Place of Origin:
China or Cambodia
ब्रांड नाम:
Suntek Electronics Co., Ltd
प्रमाणन:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-028

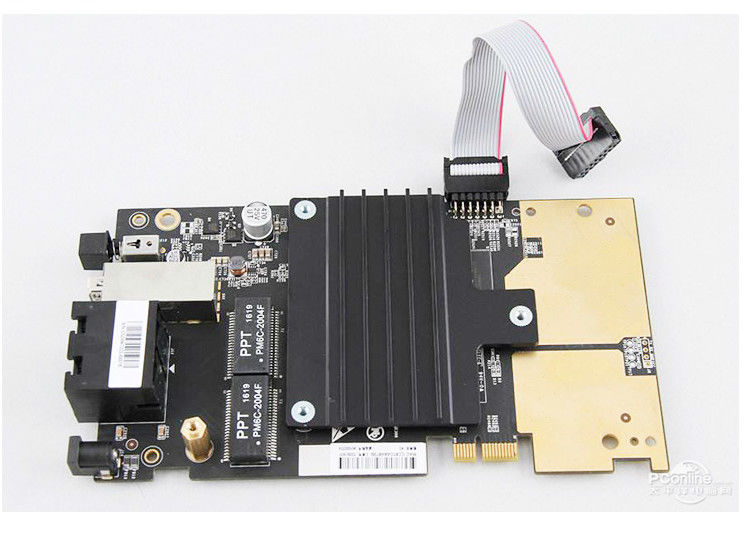

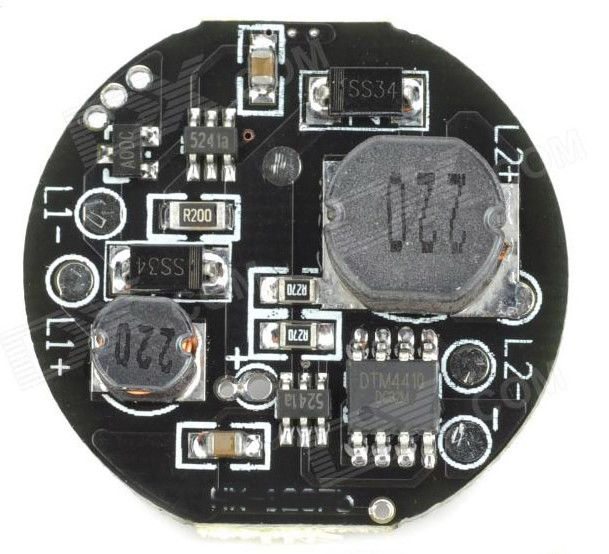

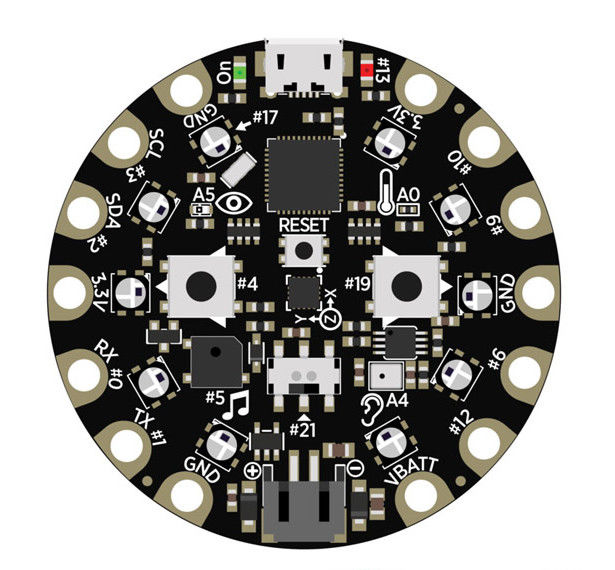

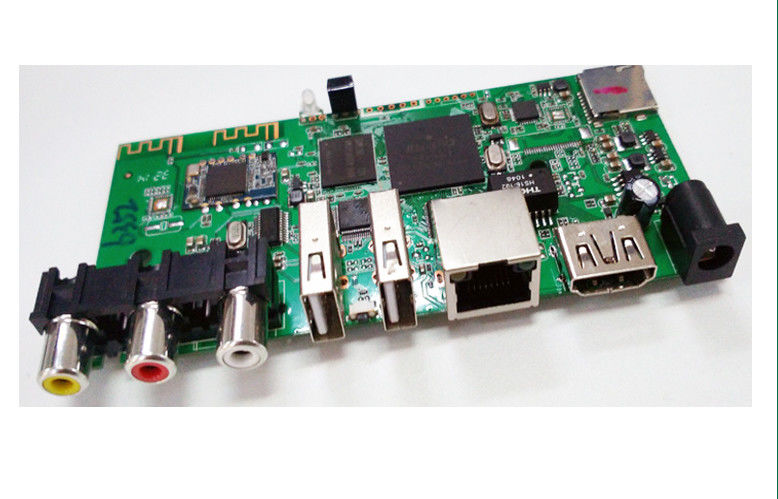

मुद्रित सर्किट बोर्ड असेंबली ईएमएस निर्माता एलईडी लाइट बोर्ड यूएल
संटेक कॉन्ट्रैक्ट फैक्ट्री:
संटेक ग्रुप ईएमएस क्षेत्र में एक पेशेवर आपूर्तिकर्ता है जो पीसीबी, पीसीबी असेंबली, केबल असेंबली, मिक्स के लिए वन-स्टॉप समाधान प्रदान करता है। प्रौद्योगिकी असेंबली और बॉक्स-बिल्डिंग। ISO9001:2015, ISO13485:2016, IATF 16949:2016 और UL E476377 प्रमाणित के साथ। हम दुनिया भर के ग्राहकों को प्रतिस्पर्धी मूल्य पर योग्य उत्पाद प्रदान करते हैं।
| विशेषताएँ | विवरण |
| सामग्री का प्रकार | FR-1, FR-4, CEM-1, एल्यूमीनियम क्लैड |
| सामग्री की मोटाई (मिमी) | 0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
| लेयर काउंट | 1 से 8 लेयर्स |
| अधिकतम बोर्ड आकार | 23.00” x 35.00”(580mm*900mm) |
| आईपीसी क्लास | क्लास II, क्लास III, क्लास 1 |
| वार्षिक रिंग | 5 मिल/साइड या उससे अधिक (न्यूनतम डिज़ाइन) |
| फिनिश प्लेटिंग |
सोल्डर(HASL), लीड फ्री सोल्डर(HASL), ENIG (इलेक्ट्रोलेस निकल इमर्शन गोल्ड), ओएसपी, इमर्शन सिल्वर, इमर्शन टिन, इमर्शन निकल, हार्ड गोल्ड, अन्य |
| कॉपर वेट | 0.5OZ-2OZ |
| ट्रेस/स्पेस चौड़ाई | 3 मिल्स या उससे अधिक |
| ड्रिल क्लीयरेंस | 0.1mm(लेजर ड्रिलिंग) |
| प्लेटेड स्लॉट | 0.036 या उससे अधिक |
| सबसे छोटा छेद (फिनिश्ड) | 0.1mm या उससे अधिक |
| गोल्ड फिंगर्स | 1 से 4 एज (30 से 50 माइक्रोन गोल्ड) |
| एसएमडी पिच | 0.080” - 0.020” - 0.010” |
| सोल्डर मास्क टाइप | एलपीआई ग्लॉसी, एलपीआई-मैट, SR1000 |
| सोल्डर मास्क रंग | हरा, लाल, नीला, काला, सफेद, पीला |
| लीजेंड रंग | सफेद, पीला, काला, लाल, नीला |
| सीएनसी रूट पॉइंट | कोई भी |
| न्यूनतम रूट चौड़ाई | 0.031” |
| स्कोरिंग | सीधी रेखाएँ, जंप स्कोरिंग, पैनल एज टू एज, सीएनसी* |
| बॉडी गोल्ड | हार्ड*, इमर्शन* (50 माइक्रोन गोल्ड तक) |
| डेटा फ़ाइल प्रारूप | एम्बेडर एपर्चर के साथ Gerber 274x |
| FAB. ड्राइंग प्रारूप | DXF, HPGL, DWG, PDF, Gerber |
| ई.टी. परीक्षण | फ्लाइंग प्रोब, सिंगल साइडेड, 1अप प्लेट, क्लैंप शेल, नेट लिस्ट |
| काउंटर सिंक/काउंटर बोर | 0.250 व्यास तक उपलब्ध |
| नियंत्रण प्रतिबाधा | हाँ |
| अंधे विया/दफ़न विया | हाँ |
| पीलेबल मास्क | हाँ |
| कार्बन | हाँ |
1. उच्च घनत्व एसएमटी असेंबली: प्रौद्योगिकी विकास के आधार पर, इलेक्ट्रॉनिक उत्पाद अधिक से अधिक स्मार्ट और परिष्कृत होते जाते हैं, इसके लिए आवश्यक है कि पीसीबी असेंबली घनत्व में बहुत सुधार किया जाए। और एसएमटी असेंबली ने इस समस्या को पूरी तरह से हल कर दिया, यह उच्च घनत्व पीसीबी असेंबली को संभव बनाता है।
2. कम लागत और तेज़ उत्पादन गति: मानकीकरण, स्वचालन और होललेस माउंटिंग की विशेषताओं के कारण, छोटे आकार के घटकों की माउंटिंग उनके बड़े थ्रू-होल पीसीबी की तुलना में बहुत कम लागत कम करती है, ड्रिलिंग कम करती है और उत्पादन की गति बढ़ाती है।
3. उच्च प्रदर्शन: शॉर्ट-लीड या नो-लीड वाले इलेक्ट्रॉनिक घटकों का उपयोग करते हुए, एसएमटी असेंबली लीड से परजीवी इंडक्शन और कैपेसिटेंस को कम करती है, पीसीबी के आवृत्ति और गति प्रदर्शन में सुधार करती है। पीसीबी और घटकों को गर्मी से प्रभावी ढंग से बाहर रखें।
4. विश्वसनीय और स्थिर: स्वचालित उत्पादन मशीनें सुनिश्चित करती हैं कि घटकों के हर कनेक्शन को अच्छी तरह से सोल्डर किया गया है, एसएमटी असेंबली इलेक्ट्रॉनिक उत्पादों की विश्वसनीयता और स्थिरता में सुधार करती है।
5. पीसीबी क्षेत्र का अधिक कुशल उपयोग: छोटे इलेक्ट्रॉनिक घटक और एसएमटी की तकनीक एसएमटी असेंबली को पीसीबी के सतह क्षेत्र पर बेहतर उपयोग करने की अनुमति देती है।
6. एसएमटी असेंबली पीसीबी सर्किट को तेज़ करने में मदद करती है
हमारा समर्थन
हम लागत पारदर्शिता, बीओएम लागत ब्रेकडाउन साझाकरण सुनिश्चित करते हैं
हमारे पास वैश्विक से घटक आपूर्तिकर्ता हैं।
हमारे पास किसी भी शेड्यूल में देरी या उत्पाद की गुणवत्ता की समस्याओं के बारे में ग्राहकों को सलाह देने की एक लिखित प्रक्रिया है, जिसके द्वारा:
(1) ग्राहक सेवा प्रक्रिया
(2) आरएमए प्रक्रिया
(3) 8डी रिपोर्ट
(4) ग्राहक सेवा में पीडीसीए (प्लान-डू-चेक-एक्शन)
हम 24 घंटों में शिकायतों, मुद्दों और प्रश्नों का जवाब देते हैं, जिसके द्वारा:
(1) साप्ताहिक रिपोर्ट
(2) संचार समय की समीक्षा करने के लिए ग्राहक सहायता टीम
(3) ग्राहक संतुष्टि प्रश्नावली
बिक्री के बाद की सेवाएं:
(1) सभी उत्पादों के लिए 1 साल की गारंटी अवधि
(2) एफओसी मरम्मत
(3) दोषपूर्ण को बदलने के लिए त्वरित क्षतिपूर्ति भाग।
पैकेजिंग:
लचीले पीसीबी असेंबली उत्पाद को सुरक्षित परिवहन सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में पैक किया जाएगा। शिपिंग के दौरान किसी भी नुकसान को रोकने के लिए बॉक्स को टेप से सील कर दिया जाएगा।
उत्पाद को पारगमन के दौरान संभावित प्रभाव और कंपन से अतिरिक्त सुरक्षा प्रदान करने के लिए बबल रैप में भी लपेटा जाएगा।
आसान पहचान और हैंडलिंग की सुविधा के लिए प्रत्येक बॉक्स को उत्पाद के नाम, मात्रा और हैंडलिंग निर्देशों के साथ लेबल किया जाएगा।
शिपिंग:
उत्पाद को ग्राहक को समय पर और सुरक्षित डिलीवरी सुनिश्चित करने के लिए एक विश्वसनीय और विश्वसनीय कूरियर सेवा के माध्यम से भेज दिया जाएगा।
सटीक डिलीवरी सुनिश्चित करने के लिए शिपिंग पते और संपर्क जानकारी की दोबारा जांच की जाएगी। किसी भी अप्रत्याशित घटना से बचाने के लिए उत्पाद को पारगमन के दौरान बीमा किया जाएगा।
उत्पाद के शिप होने के बाद ग्राहक को एक ट्रैकिंग नंबर प्रदान किया जाएगा, जिससे वे अपने ऑर्डर को ट्रैक कर सकेंगे और उसकी सुरक्षित डिलीवरी सुनिश्चित कर सकेंगे।
डिलीवरी पर, ग्राहक को रसीद के प्रमाण के रूप में पैकेज पर हस्ताक्षर करने की आवश्यकता होगी।
रिजिड-फ्लेक्स उत्पाद प्रकारों में शामिल हैं:
हमारा मूल है "गुणवत्ता बाजार जीतती है, विचार भविष्य बनाते हैं"।
