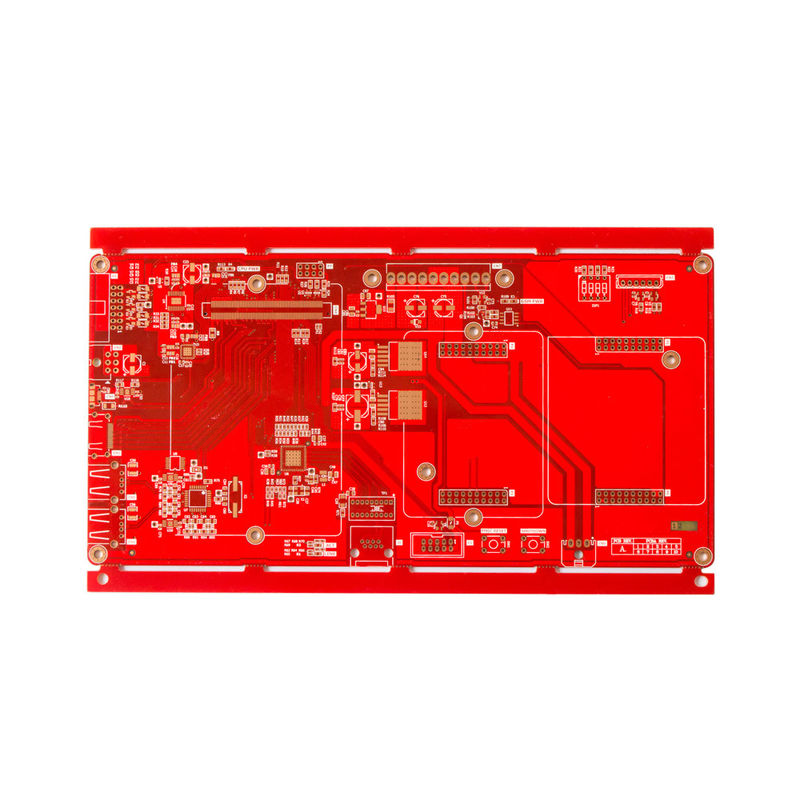

Smt पीसीबी विनिर्माण फैक्टरी 50Ω HDI पीसीबी बोर्ड 4L 1 N 1 बोर्ड का आकार 300mmx210mm
संटेक ग्रुप पीसीबी/एफपीसी के लिए वन-स्टॉप समाधान के साथ ईएमएस क्षेत्र में एक अग्रणी आपूर्तिकर्ता है
असेम्बली, केबल असेम्बली, मिक्स टेक्नोलॉजी असेम्बली और बॉक्स-बिल्डिंग।
संटेक इलेक्ट्रॉनिक्स कं, लिमिटेड, प्रमुख सुविधा के रूप में, हुनान प्रांत, चीन में स्थित है;
बीएलसंटेक इलेक्ट्रॉनिक्स कं, लिमिटेड, नई सुविधा के रूप में, कंडल प्रांत, कंबोडिया में स्थित है।
क्षमताओं का अवलोकन:
|
रिजिड पीसीबी 2 - 40 + लेयर्स, रिजिड-फ्लेक्स पीसीबी 1 - 10 लेयर्स |
|
|
पैनल का आकार (अधिकतम): |
21" x 24" |
|
पीसीबी की मोटाई: |
0.016" से 0.120" |
|
लाइन और स्पेस: |
0.003" / 0.003" आंतरिक परतें; 0.004" बाहरी परतें |
|
छेद का आकार: |
0.006" थ्रू होल (फिनिश्ड साइज़) और 0.004" बरीड वाया |
|
सामग्री: |
FR4, हाई Tg, रोजर्स, हैलोजन-मुक्त सामग्री, टेफ्लॉन, पॉलीमाइड |
|
सतह खत्म: |
ENi/IAu, OSP, लीड-फ्री HASL, इमर्शन गोल्ड/सिल्वर, इमर्शन टिन |
|
विशेष उत्पाद: |
ब्लाइंड/बरीड वाया (HDI 2+N+2), रिजिड फ्लेक्स |
HDI पीसीबी बोर्ड - हाई-डेंसिटी इंटरकनेक्टर पीसीबी पैनल
HDI पीसीबी बोर्ड एक उन्नत इंटरकनेक्ट पीसीबी पैनल है जो हाई-डेंसिटी पीसीबी डिज़ाइन में नवीनतम तकनीक का उपयोग करता है। 300 * 210 मिमी के बोर्ड आकार और 1.5 मिमी की मोटाई के साथ, यह कॉम्पैक्ट और कुशल है, जो इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श बनाता है।
HDI पीसीबी बोर्ड की मुख्य विशेषता रोजर्स कॉर्प से RO4350B ग्लास एपॉक्सी सामग्री का उपयोग है। इस सामग्री में 280℃ का उच्च ग्लास ट्रांज़िशन तापमान और कम डाइइलेक्ट्रिक स्थिरांक है<3.48, जो इसे उच्च-आवृत्ति और उच्च-गति अनुप्रयोगों के लिए आदर्श बनाता है। इसमें उत्कृष्ट तापीय स्थिरता और उच्च तापमान प्रतिरोध भी है, जो कठोर वातावरण में भी बेहतर प्रदर्शन सुनिश्चित करता है।
HDI पीसीबी बोर्ड के केंद्र में इसकी हाई-डेंसिटी इंटरकनेक्टर तकनीक है। यह कई सर्किट परतों के एकीकरण की अनुमति देता है, जिसके परिणामस्वरूप एक अधिक कॉम्पैक्ट डिज़ाइन और उच्च वायरिंग घनत्व होता है। सटीक विनिर्माण प्रक्रिया यह सुनिश्चित करती है कि बोर्ड में उच्च स्तर की सटीकता और विश्वसनीयता हो, जो इसे महत्वपूर्ण अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाती है।
इसके प्रदर्शन को और बेहतर बनाने के लिए, HDI पीसीबी बोर्ड एक स्टेंसिल सेवा प्रदान करता है। यह असेंबली के दौरान घटकों की सटीक प्लेसमेंट की अनुमति देता है, जिसके परिणामस्वरूप बेहतर सिग्नल अखंडता और बेहतर समग्र प्रदर्शन होता है। HDI पीसीबी बोर्ड का कॉम्पैक्ट डिज़ाइन और बेहतर प्रदर्शन इसे दूरसंचार, चिकित्सा उपकरण और एयरोस्पेस सिस्टम सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बनाता है।
संक्षेप में, HDI पीसीबी बोर्ड एक हाई-डेंसिटी इंटरकनेक्टर पीसीबी पैनल है जो उन्नत इंटरकनेक्ट पीसीबी तकनीक प्रदान करता है। RO4350B ग्लास एपॉक्सी सामग्री, सटीक विनिर्माण और स्टेंसिल सेवा के उपयोग के साथ, यह बेहतर प्रदर्शन, उच्च विश्वसनीयता और उच्च तापमान प्रतिरोध प्रदान करता है। अपने अगले प्रोजेक्ट के लिए HDI पीसीबी बोर्ड चुनें और हाई-डेंसिटी पीसीबी डिज़ाइन के लाभों का अनुभव करें।
अनुप्रयोग:
नैनो सर्किट HDI पीसीबी बोर्ड एक उन्नत इंटरकनेक्ट तकनीक है जो उपभोक्ता इलेक्ट्रॉनिक्स की दुनिया में खेल बदल रही है। अपने हाई-डेंसिटी इंटरकनेक्ट डिज़ाइन के साथ, यह पीसीबी बोर्ड छोटे और अधिक शक्तिशाली उपकरणों की बढ़ती मांग को पूरा करने में सक्षम है।
HDI इंटरकनेक्ट बोर्ड बेहतर गुणवत्ता और विश्वसनीयता सुनिश्चित करते हुए नवीनतम इमर्शन गोल्ड प्रक्रिया का उपयोग करता है। यह सुनिश्चित करने के लिए 100% परीक्षण से गुजरता है कि प्रत्येक बोर्ड प्रदर्शन के उच्चतम मानकों को पूरा करता है। अपने प्रतिबाधा नियंत्रण सुविधा के साथ, यह पीसीबी बोर्ड सिग्नल अखंडता बनाए रखने और हस्तक्षेप को कम करने में सक्षम है, जो इसे उच्च गति वाले डिजिटल सर्किट के लिए आदर्श बनाता है।
नैनो सर्किट HDI पीसीबी बोर्ड का एक प्रमुख लाभ इसका लघुकरण क्षमता है। जैसे-जैसे तकनीक आगे बढ़ती जा रही है, छोटे और अधिक कॉम्पैक्ट उपकरणों की मांग बढ़ी है। अपने हाई-डेंसिटी इंटरकनेक्ट डिज़ाइन के साथ, यह पीसीबी बोर्ड छोटे स्थान में अधिक घटकों को समायोजित करने में सक्षम है, जो इसे स्मार्टफोन, टैबलेट और पहनने योग्य जैसे कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स के लिए एकदम सही विकल्प बनाता है।
नैनो सर्किट HDI पीसीबी बोर्ड न केवल लघुकरण प्रदान करता है, बल्कि उच्च प्रदर्शन भी प्रदान करता है। इसकी उन्नत इंटरकनेक्ट तकनीक तेज़ और अधिक कुशल डेटा ट्रांसफ़र की अनुमति देती है, जो इसे उच्च गति वाले डिजिटल सर्किट के लिए आदर्श बनाती है। यह इसे उपभोक्ता इलेक्ट्रॉनिक्स के लिए एकदम सही विकल्प बनाता है जिसके लिए उच्च प्रसंस्करण शक्ति की आवश्यकता होती है, जैसे गेमिंग कंसोल, लैपटॉप और स्मार्ट होम डिवाइस।
नैनो सर्किट HDI पीसीबी बोर्ड का अनुप्रयोग उपभोक्ता इलेक्ट्रॉनिक्स तक सीमित नहीं है। इसका उपयोग एयरोस्पेस, चिकित्सा और ऑटोमोटिव जैसे उद्योगों में भी व्यापक रूप से किया गया है, जहां उच्च प्रदर्शन और विश्वसनीयता महत्वपूर्ण हैं। अपनी बहुमुखी प्रतिभा और बेहतर गुणवत्ता के साथ, यह पीसीबी बोर्ड विभिन्न अनुप्रयोगों के लिए एक शीर्ष विकल्प बन गया है।
सफेद, काला, पीला, लाल, नीला, और अधिक जैसे विभिन्न प्रकार के सिल्कस्क्रीन रंगों में उपलब्ध, नैनो सर्किट HDI पीसीबी बोर्ड को विशिष्ट डिज़ाइन आवश्यकताओं को पूरा करने के लिए भी अनुकूलित किया जा सकता है। इसका चिकना और कॉम्पैक्ट डिज़ाइन इसे न केवल कार्यात्मक बनाता है, बल्कि देखने में भी आकर्षक बनाता है।
निष्कर्ष में, नैनो सर्किट HDI पीसीबी बोर्ड उपभोक्ता इलेक्ट्रॉनिक्स की दुनिया में एक गेम-चेंजर है। इसकी लघुकरण क्षमताएं, उच्च प्रदर्शन और विश्वसनीयता इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एकदम सही विकल्प बनाती हैं। अपनी उन्नत इंटरकनेक्ट तकनीक और इमर्शन गोल्ड प्रक्रिया के साथ, यह पीसीबी बोर्ड गुणवत्ता और प्रदर्शन में सर्वश्रेष्ठ प्रदान करता है, जो हाई-डेंसिटी इंटरकनेक्ट पीसीबी के लिए एक नया मानक स्थापित करता है।
पैकिंग और शिपिंग:
हमारे HDI पीसीबी बोर्डों को आपके दरवाजे पर सुरक्षित आगमन सुनिश्चित करने के लिए सावधानीपूर्वक पैक और शिप किया जाता है। यहां हमारी पैकेजिंग और शिपिंग प्रक्रिया का एक विवरण दिया गया है:
हमारी सावधानीपूर्वक पैकेजिंग और विश्वसनीय शिपिंग विधियों के साथ, आप आश्वस्त रह सकते हैं कि आपके HDI पीसीबी बोर्ड आपके दरवाजे पर एकदम सही स्थिति में पहुंचेंगे। यदि आपके पास हमारी पैकेजिंग और शिपिंग प्रक्रिया के बारे में कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें। हम आपकी किसी भी चिंता में आपकी सहायता करने में हमेशा खुश हैं।
हमारा समर्थन
हम लागत पारदर्शिता, बीओएम लागत ब्रेकडाउन साझाकरण सुनिश्चित करते हैं
हमारे पास ग्लोबल से घटक आपूर्तिकर्ता हैं।
हमारे पास ग्राहकों को किसी भी शेड्यूल में देरी या उत्पाद की गुणवत्ता की समस्याओं के बारे में सलाह देने की एक लिखित प्रक्रिया है, जिसके द्वारा:
(1) ग्राहक सेवा प्रक्रिया
(2) आरएमए प्रक्रिया
(3) 8डी रिपोर्ट
(4) ग्राहक सेवा में पीडीसीए (प्लान-डू-चेक-एक्शन)
हम 24 घंटों में शिकायतों, मुद्दों और प्रश्नों का जवाब देते हैं, जिसके द्वारा:
(1) साप्ताहिक रिपोर्ट
(2) संचार समय की समीक्षा करने के लिए ग्राहक सहायता टीम
(3) ग्राहक संतुष्टि प्रश्नावली
बिक्री के बाद की सेवाएं:
(1) सभी उत्पादों के लिए 1 साल की गारंटी अवधि
(2) एफओसी मरम्मत
(3) दोषपूर्ण को बदलने के लिए त्वरित क्षतिपूर्ति भागों।
हमारा लक्ष्य
हम हमेशा प्रतिस्पर्धी मूल्य, उच्च गुणवत्ता, त्वरित-डिलीवरी उत्पाद प्रदान करने की कोशिश कर रहे हैं।
