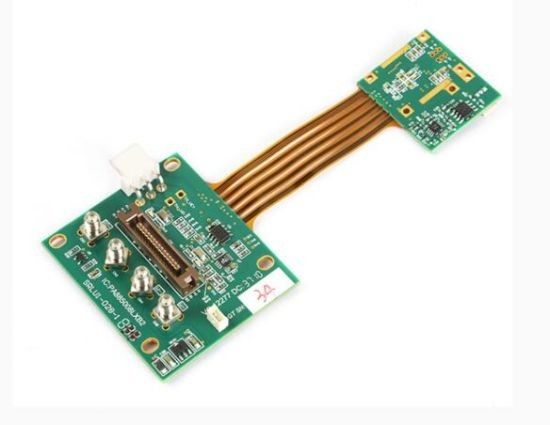

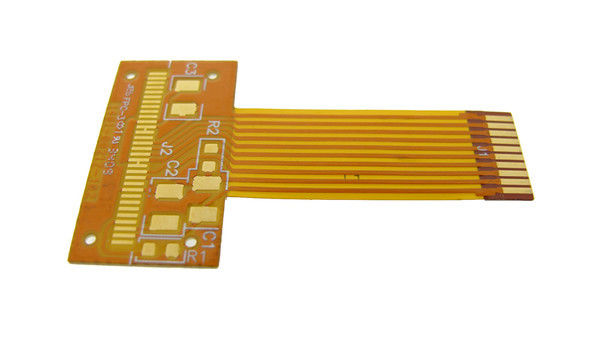

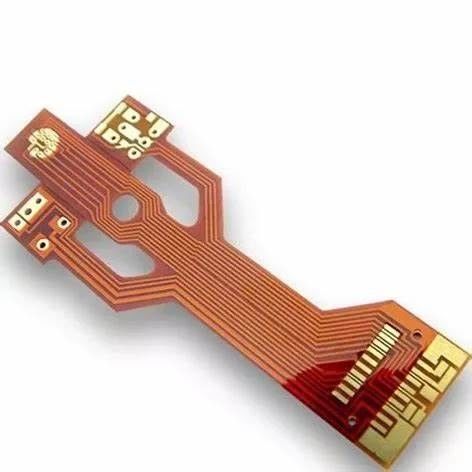

1/2 औंस पॉलीमाइड लचीला पीसीबी निर्माण बोर्ड पीआई सामग्री सफेद पीला Soldermask प्रतिरोध

1/2 औंस पॉलीमाइड लचीला पीसीबी निर्माण बोर्ड पीआई सामग्री सफेद पीला Soldermask प्रतिरोध

लचीला पीसीबी निर्माण

लचीला पीसीबी बोर्ड

लचीला पीसीबी

उत्पत्ति के प्लेस:

चीन या कंबोडिया

ब्रांड नाम:

Suntek Electronics Co., Ltd

प्रमाणन:

ISO9001 ISO13485 IATF16949 UL

मॉडल संख्या:

2024-PCBA-022

हमसे संपर्क करें
एक उद्धरण का अनुरोध करें
उत्पाद विवरण
सामग्री:
अनुकरणीय
मोटाई:
0.4mm-3mm
परत:
4परतें
सिल्कस्क्रीन रंग:
सफेद
LW/LS मिनट।:
0.05 मिमी
तांबा:
0.5--5oz
सतह खत्म:
Hasl, enig, osp, हार्ड चढ़ाना, विसर्जन टिन
पीसीबी प्रक्रिया:
विसर्जन सोना
एक्स-रे निरीक्षण:
BGA, OFN, QFP के साथ नीचे पैड के साथ
प्रतिबाधा नियंत्रण:
हाँ
प्रमुखता देना:

लचीला पीसीबी निर्माण

,

लचीला पीसीबी बोर्ड

,

लचीला पीसीबी

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
1pcs
मूल्य
Customized products
पैकेजिंग विवरण
ESD बैग और कार्टन द्वारा
प्रसव के समय
सभी घटकों के बाद 5-7 दिन
भुगतान शर्तें
टीटी, पेपैल
उत्पाद वर्णन

1/2Oz पॉलीमाइड फ्लेक्सिबल पीसीबी फैब्रिकेशन बोर्ड पीआई मटेरियल व्हाइट येलो सोल्डरमास्क रेसिस्टर



सनटेक कॉन्ट्रैक्ट फैक्ट्री:

सनटेक ग्रुप ईएमएस क्षेत्र में एक पेशेवर आपूर्तिकर्ता है जो पीसीबी, पीसीबी असेंबली, केबल असेंबली, मिक्स के लिए वन-स्टॉप समाधान प्रदान करता है। टेक्नोलॉजी असेंबली और बॉक्स-बिल्डिंग। ISO9001:2015, ISO13485:2016, IATF 16949:2016 और UL E476377 प्रमाणित के साथ। हम दुनिया भर के ग्राहकों को प्रतिस्पर्धी मूल्य पर योग्य उत्पाद प्रदान करते हैं।



क्षमता अवलोकन:



परियोजना

एसएमटी प्रसंस्करण क्षमता

एसएमटी क्षमता

10 मिलियन सोल्डर जोड़/दिन





अतिरिक्त

प्रतिरोध और समाई: 0.3%

आईसी: 0%

बोर्ड का प्रकार

पीओपी/पीसीबी/एफपीसी/रिजिड-फ्लेक्स बोर्ड/एचडीआई/उच्च आवृत्ति और गति
पीसीबी/मेटल-पीसीबी

घटक सटीकता माउंट करना

न्यूनतम पैकेज: 03015चिप/0.20पीएलटी

न्यूनतम घटक सटीकता:±0.034MM

आईसी प्लेसमेंट सटीकता: ± 0.025MM

पीसीबी विशिष्टता

पीसीबी का आकार: 50*50MM~774*710MM

पीसीबी की मोटाई: 0.3~6.5MM





फ्लेक्सिबल पीसीबी, जिसे फ्लेक्स प्रिंट या फ्लेक्स सर्किट के रूप में भी जाना जाता है, एक विशेष प्रकार का सर्किट बोर्ड है जिसे आप वांछित आकार में मोड़ सकते हैं। इनका उपयोग उच्च-घनत्व और उच्च-तापमान अनुप्रयोगों के लिए व्यापक रूप से किया जाता है। फ्लेक्स डिज़ाइन पॉलीमाइड या एक पारदर्शी पॉलिएस्टर फिल्म से बने होते हैं जो एक सब्सट्रेट सामग्री के रूप में उच्च गर्मी प्रतिरोध के साथ आती है जो इसे सोल्डर माउंटिंग घटकों के लिए सही बनाती है।

एक लचीला सर्किट तांबे से बने ट्रेसेस की एक प्रवाहकीय परत के साथ आता है जिसे एक पॉलीमाइड डाइइलेक्ट्रिक परत के साथ जोड़ा जाता है। तांबे की प्रवाहकीय परत की मोटाई 0.0001’’ से 0.010’’ तक भिन्न हो सकती है और डाइइलेक्ट्रिक सामग्री की मोटाई 0.0005’’ से 0.010’’ तक हो सकती है। सब्सट्रेट से प्रवाहकीय तांबे की परत को बांधने के लिए एक चिपकने वाला आवश्यक है; जबकि कभी-कभी वाष्प जमाव तांबे को सब्सट्रेट के साथ जोड़ने के लिए समान रूप से काम आता है।

लचीले सर्किट बोर्ड बनाने के लिए सामग्री चयन थोड़ा मुश्किल है और इसमें रासायनिक और यांत्रिक प्रतिरोध, करंट, तापमान, समाई और फ्लेक्सिंग के प्रकार सहित कई कारक शामिल हैं।

लचीले डिज़ाइन अधिक विश्वसनीय हैं क्योंकि वे कम इंटरकनेक्शन के साथ आते हैं जो कम सोल्डर जोड़ों और संपर्क क्रिम्प सुनिश्चित करते हैं। और इन सर्किटों को उनके लचीले झुकने की क्षमता के कारण कम जगह की आवश्यकता होती है और वे कठोर सर्किट बोर्डों की तुलना में केवल 10% क्षेत्र को कवर करते हैं।







पैकिंग और शिपिंग:

फ्लेक्सिबल पीसीबी असेंबली पैकेजिंग और शिपिंग

पैकेजिंग:

फ्लेक्सिबल पीसीबी असेंबली उत्पाद को सुरक्षित परिवहन सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में पैक किया जाएगा। शिपिंग के दौरान किसी भी नुकसान को रोकने के लिए बॉक्स को टेप से सील कर दिया जाएगा।

उत्पाद को पारगमन के दौरान संभावित प्रभाव और कंपन से अतिरिक्त सुरक्षा प्रदान करने के लिए बबल रैप में भी लपेटा जाएगा।

आसान पहचान और हैंडलिंग की सुविधा के लिए प्रत्येक बॉक्स को उत्पाद के नाम, मात्रा और हैंडलिंग निर्देशों के साथ लेबल किया जाएगा।

शिपिंग:

उत्पाद को ग्राहक को समय पर और सुरक्षित डिलीवरी सुनिश्चित करने के लिए एक विश्वसनीय और विश्वसनीय कूरियर सेवा के माध्यम से भेजा जाएगा।

सटीक डिलीवरी सुनिश्चित करने के लिए शिपिंग पते और संपर्क जानकारी की दोबारा जांच की जाएगी। किसी भी अप्रत्याशित घटना से बचाने के लिए उत्पाद को पारगमन के दौरान बीमा किया जाएगा।

उत्पाद के शिप होने के बाद ग्राहक को एक ट्रैकिंग नंबर प्रदान किया जाएगा, जिससे वे अपने ऑर्डर को ट्रैक कर सकेंगे और उसकी सुरक्षित डिलीवरी सुनिश्चित कर सकेंगे।

डिलीवरी पर, ग्राहक को रसीद के प्रमाण के रूप में पैकेज पर हस्ताक्षर करने की आवश्यकता होगी।



हमारी गुणवत्ता नियंत्रण

हमारा लक्ष्य: 95% ग्राहक संतुष्ट।

हमारी गुणवत्ता नीति: निरंतर सुधार सही गुणवत्ता बनाता है, और ग्राहकों के साथ एक जीत-जीत संबंध तक पहुंचता है।

हमारा समाधान: वन-स्टॉप, लचीला, निरंतर सुधार।

हमारा व्यवसाय दर्शन: गुणवत्ता बाजार जीतती है, विचार भविष्य बनाते हैं।

हमारी दृष्टि: ईएमएस क्षेत्र में दीर्घकालिक जीत-जीत भागीदार।



हमारा लक्ष्य

हम हमेशा प्रतिस्पर्धी मूल्य, उच्च गुणवत्ता, त्वरित-डिलीवरी उत्पाद प्रदान करने की कोशिश कर रहे हैं।
