Place of Origin:
China or Cambodia
ब्रांड नाम:
Suntek Electronics Co., Ltd
प्रमाणन:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-025

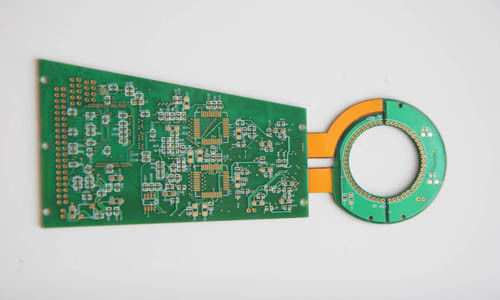

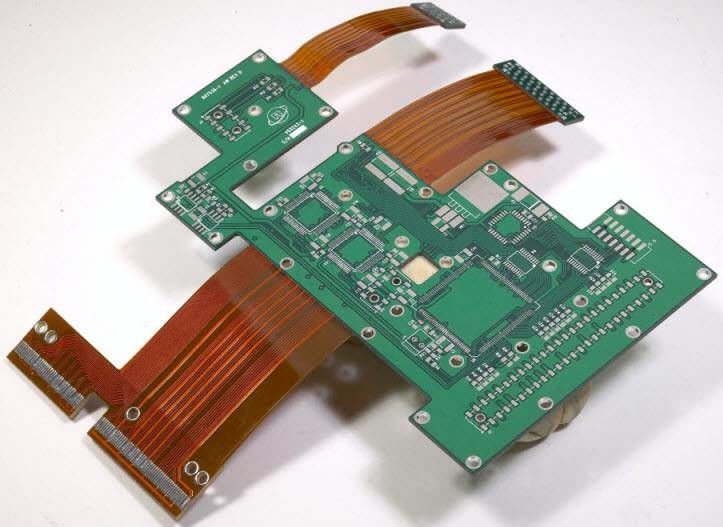

चिकित्सा भागों ROHS UL के लिए ISO13485 FR4 94v0 कठोर और लचीले सर्किट बोर्ड निर्माता
संटेक कॉन्ट्रैक्ट फैक्ट्री:
हम RoHS नियमों का कड़ाई से पालन करते हुए, टर्नकी और कंसाइन समाधान दोनों के साथ, पीसीबी असेंबली और केबल असेंबली के लिए वन-स्टॉप समाधान प्रदान करते हैं। हमारे उत्पादों के अनुभव में उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक उत्पाद, दूरसंचार, चिकित्सा उपकरण आदि शामिल हैं। इससे कोई फर्क नहीं पड़ता कि यह त्वरित-टर्न प्रोटोटाइप, अल्पकालिक या उच्च मात्रा में बड़े पैमाने पर उत्पादन है।
क्षमता अवलोकन:
|
विशेष विवरण |
विवरण |
|
सामग्री का प्रकार |
FR-1, FR-4, CEM-1, एल्यूमीनियम क्लैड |
|
सामग्री की मोटाई (मिमी) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
|
परत गणना |
1 से 8 परतें |
|
अधिकतम बोर्ड आकार |
23.00” x 35.00”(580mm*900mm) |
|
आईपीसी वर्ग |
कक्षा II, कक्षा III, कक्षा 1 |
|
वलयाकार वलय |
5 मिल/साइड या अधिक (न्यूनतम डिज़ाइन) |
|
फिनिश प्लेटिंग |
सोल्डर(HASL), लीड फ्री सोल्डर(HASL), ENIG (इलेक्ट्रोलेस निकल इमर्शन गोल्ड), ओएसपी, इमर्शन सिल्वर, इमर्शन टिन, इमर्शन निकल, हार्ड गोल्ड, अन्य |
|
कॉपर वजन |
0.5OZ-2OZ |
|
ट्रेस/स्पेस चौड़ाई |
3 मिल्स या अधिक |
|
ड्रिल क्लीयरेंस |
0.1mm(लेजर ड्रिलिंग) |
|
प्लेटेड स्लॉट |
0.036 या अधिक |
|
सबसे छोटा छेद (परिष्कृत) |
0.1mm या अधिक |
|
गोल्ड फिंगर्स |
1 से 4 एज (30 से 50 माइक्रोन गोल्ड) |
|
एसएमडी पिच |
0.080” - 0.020” - 0.010” |
|
सोल्डर मास्क प्रकार |
एलपीआई ग्लॉसी, एलपीआई-मैट, एसआर1000 |
|
सोल्डर मास्क रंग |
हरा, लाल, नीला, काला, सफेद, पीला |
|
लीजेंड रंग |
सफेद, पीला, काला, लाल, नीला |
|
सीएनसी रूट पॉइंट |
कोई भी |
|
न्यूनतम रूट चौड़ाई |
0.031” |
|
स्कोरिंग |
सीधी रेखाएँ, जंप स्कोरिंग, पैनल एज टू एज, सीएनसी* |
|
बॉडी गोल्ड |
हार्ड*, इमर्शन* (50 माइक्रोन गोल्ड तक) |
|
डेटा फ़ाइल स्वरूप |
एम्बेडर एपर्चर के साथ Gerber 274x |
|
FAB. ड्राइंग प्रारूप |
DXF, HPGL, DWG, PDF, Gerber |
|
ई.टी. परीक्षण |
फ्लाइंग प्रोब, सिंगल साइडेड, 1अप प्लेट, क्लैंप शेल, नेट लिस्ट |
|
काउंटर सिंक/काउंटर बोर |
0.250 व्यास तक उपलब्ध |
|
नियंत्रण प्रतिबाधा |
हाँ |
|
अंधे विया/दफ़न विया |
हाँ |
|
पीलेबल मास्क |
हाँ |
|
कार्बन |
हाँ |
सेवा प्रसाधन:
अनुप्रयोग:

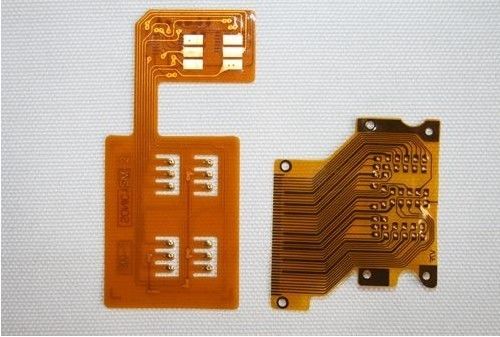

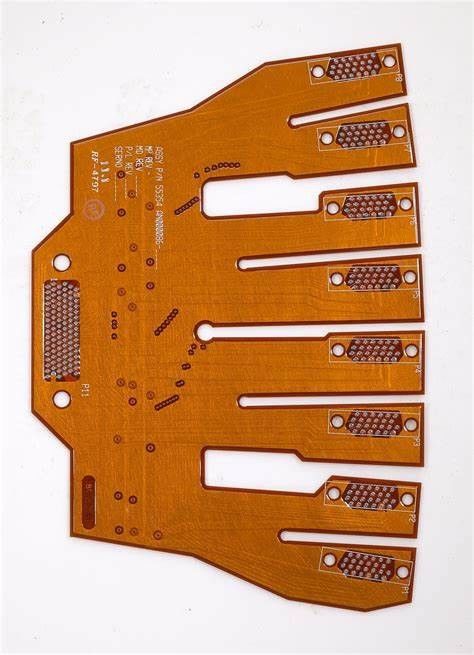

लचीले सर्किट बोर्ड उन अनुप्रयोगों के लिए सही मेल हैं जिनके लिए बेहतर प्रदर्शन, उच्च सटीकता, परिशुद्धता और नियमित फ्लेक्सिंग की आवश्यकता होती है। लचीले सर्किट बोर्ड के अनुप्रयोगों में शामिल हैं:
पैकिंग और शिपिंग:
लचीला पीसीबी असेंबली पैकेजिंग और शिपिंग
पैकेजिंग:
लचीला पीसीबी असेंबली उत्पाद को सुरक्षित परिवहन सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में पैक किया जाएगा। शिपिंग के दौरान किसी भी नुकसान से बचाने के लिए बॉक्स को टेप से सील कर दिया जाएगा।
उत्पाद को पारगमन के दौरान संभावित प्रभाव और कंपन से अतिरिक्त सुरक्षा प्रदान करने के लिए बबल रैप में भी लपेटा जाएगा।
आसान पहचान और हैंडलिंग की सुविधा के लिए प्रत्येक बॉक्स को उत्पाद के नाम, मात्रा और हैंडलिंग निर्देशों के साथ लेबल किया जाएगा।
शिपिंग:
उत्पाद को ग्राहक को समय पर और सुरक्षित डिलीवरी सुनिश्चित करने के लिए एक विश्वसनीय और विश्वसनीय कूरियर सेवा के माध्यम से भेज दिया जाएगा।
सटीक डिलीवरी सुनिश्चित करने के लिए शिपिंग पते और संपर्क जानकारी की दोबारा जांच की जाएगी। किसी भी अप्रत्याशित घटना से बचाने के लिए पारगमन के दौरान उत्पाद का बीमा किया जाएगा।
उत्पाद के शिप होने के बाद ग्राहक को एक ट्रैकिंग नंबर प्रदान किया जाएगा, जिससे वे अपने ऑर्डर को ट्रैक कर सकेंगे और उसकी सुरक्षित डिलीवरी सुनिश्चित कर सकेंगे।
डिलीवरी पर, ग्राहक को रसीद के प्रमाण के रूप में पैकेज पर हस्ताक्षर करने की आवश्यकता होगी।
हमारा लक्ष्य
हम हमेशा प्रतिस्पर्धी मूल्य, उच्च गुणवत्ता वाले, त्वरित-डिलीवरी उत्पाद प्रदान करने की कोशिश कर रहे हैं।
हमारे समर्थन
हम लागत पारदर्शिता, बीओएम लागत ब्रेकडाउन साझाकरण सुनिश्चित करते हैं
हमारे पास ग्लोबल से घटक आपूर्तिकर्ता हैं।
हमारे पास किसी भी शेड्यूल में देरी या उत्पाद की गुणवत्ता की समस्याओं के बारे में ग्राहकों को सलाह देने के लिए एक लिखित प्रक्रिया है, जिसके द्वारा:
(1) ग्राहक सेवा प्रक्रिया
(2) आरएमए प्रक्रिया
(3) 8डी रिपोर्ट
(4) ग्राहक सेवा में पीडीसीए (प्लान-डू-चेक-एक्शन)
हम 24 घंटों में शिकायतों, मुद्दों और प्रश्नों का जवाब देते हैं, जिसके द्वारा:
(1) साप्ताहिक रिपोर्ट
(2) संचार समय की समीक्षा करने के लिए ग्राहक सहायता टीम
(3) ग्राहक संतुष्टि प्रश्नावली
बिक्री के बाद की सेवाएं:
(1) सभी उत्पादों के लिए 1 साल की गारंटी अवधि
(2) एफओसी मरम्मत
(3) दोषपूर्ण को बदलने के लिए त्वरित क्षतिपूर्ति भाग।
