Place of Origin:
China or Cambodia
ब्रांड नाम:
Suntek Electronics Co., Ltd
प्रमाणन:
ISO9001 ISO13485 IATF16949 UL
Model Number:
2024-PCBA-025

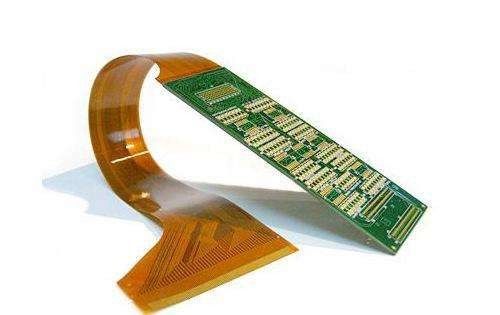

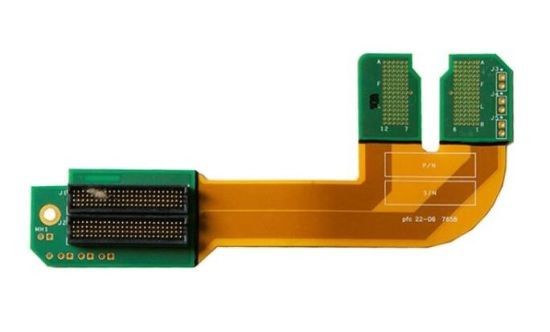

डबल साइडेड फास्ट टर्न रिजिड फ्लेक्स पीसीबी डिज़ाइन फ्यूज 200mmx90mm हाई टीजी IATF TS16949
संटेक कॉन्ट्रैक्ट फैक्ट्री:
संटेक ग्रुप ईएमएस क्षेत्र में एक पेशेवर आपूर्तिकर्ता है जो पीसीबी, पीसीबी असेंबली, केबल असेंबली, मिक्स के लिए वन-स्टॉप समाधान प्रदान करता है। प्रौद्योगिकी असेंबली और बॉक्स-बिल्डिंग। ISO9001:2015, ISO13485:2016, IATF 16949:2016 और UL E476377 प्रमाणित के साथ। हम दुनिया भर के ग्राहकों को प्रतिस्पर्धी मूल्य पर योग्य उत्पाद वितरित करते हैं।
क्षमताओं का अवलोकन:
|
विशेष विवरण |
विवरण |
|
सामग्री का प्रकार |
FR-1, FR-4, CEM-1, एल्यूमीनियम क्लैड |
|
सामग्री की मोटाई (मिमी) |
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0 |
|
लेयर काउंट |
1 से 8 लेयर्स |
|
अधिकतम बोर्ड आकार |
23.00” x 35.00”(580mm*900mm) |
|
आईपीसी क्लास |
क्लास II, क्लास III, क्लास 1 |
|
एनुलर रिंग |
5 मिल/साइड या उससे अधिक (न्यूनतम डिज़ाइन) |
|
फिनिश प्लेटिंग |
सोल्डर(HASL), लीड फ्री सोल्डर(HASL), ENIG (इलेक्ट्रोलेस निकल इमर्शन गोल्ड), ओएसपी, इमर्शन सिल्वर, इमर्शन टिन, इमर्शन निकल, हार्ड गोल्ड, अन्य |
|
कॉपर वेट |
0.5OZ-2OZ |
|
ट्रेस/स्पेस चौड़ाई |
3 मिल्स या उससे अधिक |
|
ड्रिल क्लीयरेंस |
0.1mm(लेजर ड्रिलिंग) |
|
प्लेटेड स्लॉट |
0.036 या उससे अधिक |
|
सबसे छोटा छेद (फिनिश्ड) |
0.1mm या उससे अधिक |
|
गोल्ड फिंगर्स |
1 से 4 एज (30 से 50 माइक्रोन गोल्ड) |
|
एसएमडी पिच |
0.080” - 0.020” - 0.010” |
|
सोल्डर मास्क टाइप |
एलपीआई ग्लॉसी, एलपीआई-मैट, SR1000 |
|
सोल्डर मास्क कलर |
हरा, लाल, नीला, काला, सफेद, पीला |
|
लीजेंड कलर |
सफेद, पीला, काला, लाल, नीला |
|
सीएनसी रूट पॉइंट |
कोई भी |
|
न्यूनतम रूट चौड़ाई |
0.031” |
|
स्कोरिंग |
सीधी रेखाएँ, जंप स्कोरिंग, पैनल एज टू एज, सीएनसी* |
|
बॉडी गोल्ड |
हार्ड*, इमर्शन* (50 माइक्रोन गोल्ड तक) |
|
डेटा फ़ाइल फ़ॉर्मेट |
एम्बेडर एपर्चर के साथ Gerber 274x |
|
FAB. ड्राइंग फॉर्मेट |
DXF, HPGL, DWG, PDF, Gerber |
|
ई.टी. टेस्टिंग |
फ्लाइंग प्रोब, सिंगल साइडेड, 1अप प्लेट, क्लैंप शेल, नेट लिस्ट |
|
काउंटर सिंक/काउंटर बोर |
0.250 व्यास तक उपलब्ध |
|
कंट्रोल इम्पेडेन्स |
हाँ |
|
ब्लाइंड विआस/बर्ल्ड विआस |
हाँ |
|
पीलेबल मास्क |
हाँ |
|
कार्बन |
हाँ |

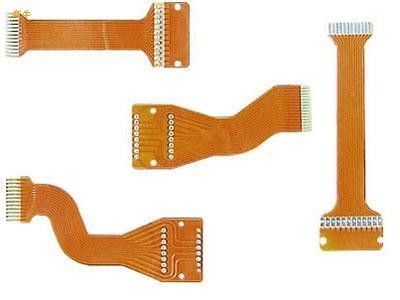

एक फ्लेक्स सर्किट या फ्लेक्स पीसीबी मुद्रित सर्किटरी और घटकों की एक पैटर्न व्यवस्था है जो लचीले कवरले के साथ या बिना लचीले आधारित सामग्री का उपयोग करती है। फ्लेक्स
एक फ्लेक्स सर्किट या फ्लेक्स पीसीबी मुद्रित सर्किटरी और घटकों की एक पैटर्न व्यवस्था है जो लचीले कवरले के साथ या बिना लचीले आधारित सामग्री का उपयोग करती है। इन लचीले इलेक्ट्रॉनिक असेंबली का निर्माण कठोर मुद्रित सर्किट बोर्ड के लिए उपयोग किए जाने वाले समान घटकों का उपयोग करके किया जा सकता है, लेकिन बोर्ड को इसके अनुप्रयोग के दौरान एक वांछित आकार (फ्लेक्स) के अनुरूप होने की अनुमति देता है।
एक लचीला पीसीबी कितने लेयर का हो सकता है?
लचीले पीसीबी के लिए अधिकतम 10 लेयर्स।
एक लचीला पीसीबी कितना कॉपर थिकनेस हो सकता है?
2oz, केवल कुछ लचीले एलईडी पीसीबी जैसे भारी तांबा, लचीले पीसीबी का सबसे अच्छा लाभ फ्लेक्स है, यदि बहुत अधिक तांबा है, तो आपके डिवाइस के लिए झुकना आसान नहीं होगा।
एक लचीला पीसीबी कितना बड़ा आकार हो सकता है?
लचीला पीसीबी सामग्री: अधिकतम चौड़ाई 250 मिमी है, क्योंकि लचीला पीसीबी सामग्री एक रोल है, प्रत्येक रोल की चौड़ाई 250 मिमी है, लंबाई की कोई सीमा नहीं है, इसलिए जब आप लचीला पीसीबी डिज़ाइन करते हैं, तो एक तरफ 250 मिमी से कम होनी चाहिए, दूसरी तरफ कोई परवाह नहीं है।
एक लचीला पीसीबी कितना मोटा हो सकता है?
0.1mm - 0.2mm, कुछ लचीले पीसीबी 0.3mm हो सकते हैं।
सेवा प्रस्ताव:
इनोवेटिव रिजिड-फ्लेक्स प्रक्रियाएं
प्रीमियम मटेरियल सेट
एचडीआई के साथ रिजिड-फ्लेक्स
लूज लीफ कंस्ट्रक्शन
ओवरसाइज्ड पैनल
40+ तक लेयर काउंट
हीट सिंक एप्लीकेशन
अनुप्रयोग:
लचीले सर्किट बोर्ड उन अनुप्रयोगों के लिए सही मेल हैं जिनके लिए बेहतर प्रदर्शन, उच्च सटीकता, परिशुद्धता और नियमित फ्लेक्सिंग की आवश्यकता होती है। लचीले सर्किट बोर्ड के अनुप्रयोगों में शामिल हैं:
कैमरे
एंटीलॉक ब्रेक
ईंधन पंप
अल्ट्रासाउंड जांच
सेमीकंडक्टर परीक्षण
चिकित्सा उपकरण
मोशन सिस्टम
उपग्रह
एवियोनिक्स
बैटरी पैक
विनिर्माण उपकरण
एयरबैग सिस्टम
पैकिंग और शिपिंग:
लचीला पीसीबी असेंबली पैकेजिंग और शिपिंग
पैकेजिंग:
लचीला पीसीबी असेंबली उत्पाद को सुरक्षित परिवहन सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में पैक किया जाएगा। शिपिंग के दौरान किसी भी नुकसान को रोकने के लिए बॉक्स को टेप से सील कर दिया जाएगा।
उत्पाद को पारगमन के दौरान संभावित प्रभाव और कंपन से अतिरिक्त सुरक्षा प्रदान करने के लिए बबल रैप में भी लपेटा जाएगा।
आसान पहचान और हैंडलिंग की सुविधा के लिए प्रत्येक बॉक्स को उत्पाद के नाम, मात्रा और हैंडलिंग निर्देशों के साथ लेबल किया जाएगा।
शिपिंग:
उत्पाद को ग्राहक को समय पर और सुरक्षित डिलीवरी सुनिश्चित करने के लिए एक विश्वसनीय और विश्वसनीय कूरियर सेवा के माध्यम से भेज दिया जाएगा।
सटीक डिलीवरी सुनिश्चित करने के लिए शिपिंग पते और संपर्क जानकारी की दोबारा जांच की जाएगी। किसी भी अप्रत्याशित घटना से बचाने के लिए उत्पाद को पारगमन के दौरान बीमा किया जाएगा।
उत्पाद के शिप होने के बाद ग्राहक को एक ट्रैकिंग नंबर प्रदान किया जाएगा, जिससे वे अपने ऑर्डर को ट्रैक कर सकेंगे और उसकी सुरक्षित डिलीवरी सुनिश्चित कर सकेंगे।
डिलीवरी पर, ग्राहक को रसीद के प्रमाण के रूप में पैकेज पर हस्ताक्षर करने की आवश्यकता होगी।
